Cảm biến quang BRQ Autonics và thông tin chi tiết
Cảm biến quang điện BRQ loại hình trụ Ø18 mm mang đến sự đa dạng trong lựa chọn với các vị trí cảm biến khác nhau như mặt trước và mặt bên. Được làm từ nhiều chất liệu như thép không gỉ SUS316L, kim loại đồng mạ niken và nhựa, đồng thời có sự lựa chọn về kích thước thân cảm biến từ tiêu chuẩn đến thân ngắn, cảm biến này đáp ứng nhu cầu cho nhiều loại môi trường lắp đặt.
Cảm biến này có khả năng phát hiện vật thể từ xa đến 30m, đảm bảo độ chính xác cao nhờ khả năng chống nhiễu và ảnh hưởng rất ít từ ánh sáng bên ngoài.
Cảm biến cũng được trang bị công nghệ chống giao thoa cho phép lắp đặt gần các cảm biến khác mà không ảnh hưởng lẫn nhau. Với cấu trúc bảo vệ IP67, sản phẩm có thể hoạt động hiệu quả và ổn định trong các điều kiện môi trường khắc nghiệt như ẩm ướt hoặc bụi bẩn, thích hợp cho các ứng dụng trong môi trường nước và bụi với áp suất và nhiệt độ cao.
Đặc tính nổi bật Cảm biến quang BRQ
Cảm biến BRQ đảm bảo độ tin cậy cao trong việc phát hiện nhờ vào hệ thống chống nhiễu tinh vi, giảm thiểu ảnh hưởng từ ánh sáng xung quanh. Nó được trang bị mạch bảo vệ chống ngược dòng và mạch bảo vệ quá dòng, ngăn ngừa hư hại do ngắn mạch. Ngoài ra, tính năng chống giao thoa giúp tránh sự cản trở từ các thiết bị bên cạnh, trừ các loại thu phát. Độ nhạy của cảm biến có thể được điều chỉnh dễ dàng, và người dùng có thể chuyển đổi giữa chế độ Light ON và Dark ON thông qua dây điều khiển.
Loại cảm biến mặt trước: BRQT, BRQM, BRQP Series
Các cảm biến này có vỏ làm từ nhiều chất liệu như thép không gỉ (SUS316L), kim loại đồng thau mạ niken, và nhựa, phù hợp với nhiều môi trường khác nhau. Chúng có khoảng cách phát hiện lên đến 30m, đặc biệt là loại thu phát. Kích thước thân cảm biến cũng rất đa dạng, với các loại tiêu chuẩn và thân ngắn (BRQP). Về cấu trúc bảo vệ, BRQT được bảo vệ theo tiêu chuẩn IP67 (IEC) và IP69K (DIN), trong khi BRQM và BRQP được bảo vệ theo tiêu chuẩn IP67 (IEC).
Loại cảm biến mặt bên: BRQPS
Loại này cũng được bảo vệ theo tiêu chuẩn IP67 (IEC), đảm bảo khả năng chịu đựng trong các điều kiện khắc nghiệt.
Cảm biến quang điện BRQ hình trụ Ø18 mm được thiết kế để đáp ứng nhu cầu đa dạng của nhiều môi trường khác nhau. Với các lựa chọn vị trí cảm biến khác nhau bao gồm mặt trước và mặt bên, cùng với nhiều chất liệu vỏ như thép không gỉ SUS316L, kim loại đồng mạ niken, và nhựa, cảm biến này mang lại sự linh hoạt tối đa. Kích thước thân cảm biến có sự lựa chọn giữa tiêu chuẩn và thân ngắn, cho phép sự tương thích với nhiều loại môi trường lắp đặt đa dạng.
Các mẫu cảm biến quang điện BRQ loại thu phát được thiết kế để cung cấp khả năng phát hiện ở khoảng cách đáng kể, với mức tối đa lên tới 30 mét. Tùy chọn khoảng cách phát hiện cho loại thu phát bao gồm 5 mét, 20 mét và 30 mét, đáp ứng nhu cầu cho các ứng dụng yêu cầu phạm vi phát hiện rộng. Trong khi đó, loại cảm biến phản xạ cung cấp khoảng cách phát hiện tối đa là 3 mét, và loại phản xạ khuếch tán có các tùy chọn 100mm, 400mm và 1 mét, phục vụ cho các ứng dụng cần khoảng cách phát hiện ngắn hơn.

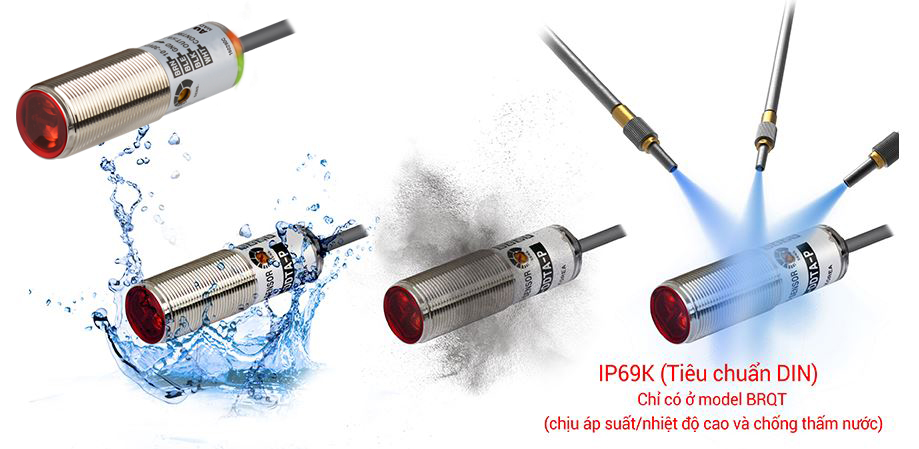

Các mẫu cảm biến quang điện BRQ được trang bị cấu trúc bảo vệ IP67 theo tiêu chuẩn IEC, cho phép chúng hoạt động hiệu quả trong các điều kiện môi trường ẩm ướt hoặc nhiều bụi. Đồng thời, một số mẫu còn có cấu trúc bảo vệ IP69K theo tiêu chuẩn DIN, đảm bảo khả năng chịu đựng trong môi trường có nước và bụi dưới điều kiện áp suất và nhiệt độ cao, mang lại độ tin cậy cao cho các ứng dụng công nghiệp nặng.

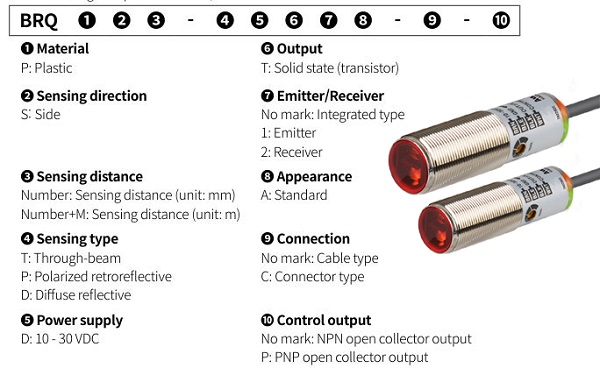

Thông tin mã đặt hàng
- Chất liệu: P: Nhựa (Plastic)
- Hướng cảm biến: S: Mặt bên (Side)
- Khoảng cách cảm biến: Số: Khoảng cảng cảm biến (đơn vị: mm), M: Khoảng cảng cảm biến (đơn vị: m)
- Loại cảm biến: T: Through-beam (Qua tia), P: Polarized retroreflective (Phản xạ phân cực), D: Diffuse reflective (Phản xạ khuếch tán)
- Nguồn cung cấp: D: 10 - 30 VDC
- Loại ra: T: Solid state (transistor) (Trạng thái rắn (transistor))
- Bộ phận Emitter/Receiver:
- Không đánh dấu: Loại tích hợp, 1: Emitter (Bộ phát), 2: Receiver (Bộ thu)
- Kiểu dáng: A: Standard (Tiêu chuẩn)
- Kết nối: Không đánh dấu: Loại cáp, C: Connector type (Loại kết nối)
- Kiểu ra: Không đánh dấu: NPN open collector output (Ra mở thu thập NPN), P: PNP open collector output (Ra mở thu thập PNP)

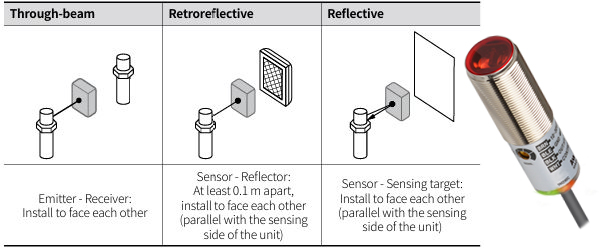

Những lưu ý khi lắp đặt sản phẩm
Hãy chắc chắn lắp đặt sản phẩm này theo môi trường sử dụng, vị trí và các thông số kỹ thuật đã chỉ định. Cần xem xét các điều kiện được liệt kê dưới đây:
Môi trường lắp đặt và nền phản chiếu (ánh sáng phản chiếu)
Khoảng cách cảm biến và mục tiêu cảm biến
Hướng chuyển động của mục tiêu
Đường cong đặc tính
Khi lắp đặt nhiều cảm biến gần nhau, có thể gây ra sự cố do sự can thiệp lẫn nhau.
Đối với việc lắp đặt, hãy siết chặt vít với mô-men xoắn 0.39 N m. Lắp các giá đỡ một cách chính xác để tránh làm xê dịch trục quang học của cảm biến.
Không để va đập mạnh bằng vật cứng hoặc uốn cong cáp quá mức. Điều này có thể làm giảm khả năng chống nước của sản phẩm.
Sử dụng sản phẩm này sau khi kiểm tra. Kiểm tra xem chỉ báo có hoạt động phù hợp với vị trí của vật có thể phát hiện hay không.
Lưu ý cần nhớ Cảm biến quang
Chọn kích thước phản quang phù hợp với không gian lắp đặt và môi trường hoạt động của các cảm biến.
Nói chung, kích thước lớn hơn của phản quang sẽ dẫn đến khoảng cách cảm biến xa hơn.
Các phản quang có độ phản xạ cao sẽ tăng khoảng cách cảm biến so với các phản quang thông thường.
Độ phản xạ có thể thay đổi tùy thuộc vào môi trường hoạt động của các cảm biến.
Chọn băng phản quang phù hợp với không gian lắp đặt và môi trường hoạt động của các cảm biến.
Nói chung, kích thước lớn hơn của băng phản quang sẽ dẫn đến khoảng cách cảm biến xa hơn.
Hãy chắc chắn kiểm tra độ phản xạ của dòng MST để sử dụng đúng cách.
Độ phản xạ có thể thay đổi tùy thuộc vào môi trường hoạt động của các cảm biến.
Trước khi dán băng, lau sạch mặt dính của băng phản quang bằng khăn khô.
Không nén hoặc làm hỏng bề mặt của băng phản quang.
Thường xuyên vệ sinh băng để duy trì hiệu suất tối ưu, chỉ sử dụng các loại chất tẩy rửa trung tính. Không sử dụng dung môi hóa học.
Các mã của dòng sản phẩm Cảm biến quang BRQ
Tài liệu cataloge của dòng cảm biến quang
Ứng dụng Cảm biến quang BRQ
- Công nghiệp:
Đếm sản phẩm: Đếm số lượng sản phẩm trên băng chuyền.
Phát hiện vật thể: Phát hiện vật thể thiếu, thừa trên băng chuyền.
Kiểm soát chất lượng: Kiểm tra kích thước, hình dạng của sản phẩm.
Điều khiển robot: Điều khiển robot thực hiện các tác vụ như nhặt, đặt, xếp hàng.
- Đóng gói:
Phát hiện bao bì: Phát hiện bao bì trống, hở.
Kiểm soát mức độ đóng gói: Kiểm soát mức độ đầy của bao bì.
- Xử lý vật liệu:
Phát hiện vật liệu: Phát hiện vật liệu rơi vãi, tắc nghẽn.
Điều khiển van: Điều khiển van để cấp liệu, xả liệu.
- An ninh:
Phát hiện xâm nhập: Phát hiện người hoặc vật thể xâm nhập vào khu vực bảo vệ.
Kiểm soát cửa: Kiểm soát cửa ra vào, cửa kho.
