Hướng dẫn cài đặt bộ điều khiển nhiệt độ Autonics TK4S Series

1: Giới thiệu bộ điều khiển nhiệt độ Autonics TK4S

  1.1: TK4S là gì?

Là bộ điều khiển nhiệt độ Autonics có tốc độ lấy mẫu cao 50 ms với độ chính xác hiển thị ± 0.3%. Với chế độ điều khiển heating / cooling và điều khiển tự động / bằng tay, Series TK4S có khả năng hoạt động với độ chính xác cao. Series TK4S có nhiều tùy chọn về kích cỡ và ngõ vào / ngõ ra, giúp kiểm soát nhiệt độ của các ứng dụng công nghiệp một cách chính xác và ổn định.

  1.2: Các tính năng chính

  • Tốc độ lấy mẫu cao 50 ms và độ chính xác hiển thị ± 0.3%
  • Màn hình LED có độ sáng cao với các ký tự PV và SV lớn
  • Chức năng điều khiển sưởi ấm và làm mát đồng thời
  • Tùy chọn điều khiển tự động / bằng tay
  • Chuyển đổi giữa ngõ ra dòng và ngõ ra điều khiển SSR
  • Chức năng điều khiển SSRP (SSRP): Điều khiển ON / OFF, điều khiển chu kỳ, điều khiển pha
  • Model ngõ ra truyền thông: RS485 (Modbus RTU)
  • Cài đặt thông số qua PC (truyền thông RS485)

- Hỗ trợ phần mềm DAQMaster (phần mềm quản lý thiết bị tích hợp)

- Bộ chuyển đổi truyền thông được bán riêng: SCM-US (bộ chuyển đổi USB sang nối tiếp), SCM-38I (bộ chuyển đổi RS-232C sang RS485), SCM-US48I (bộ chuyển đổi USB sang RS485)

  • Thông số thân thiện với người dùng

- Ẩn thông số: Ẩn các thông số không cần thiết hoặc hiếm khi sử dụng

- Nhóm tham số người dùng: nhóm các thông số thường xuyên sử dụng để dễ dàng truy cập và cài đặt

  • Đa dạng về loại ngõ vào và dải nhiệt độ
  • Chức năng báo động ngắt kết nối bộ nhiệt (ngõ vào CT)

 - Bộ chuyển đổi dòng (CT) được bán riêng: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP

  • Chức năng đặt sẵn SV (lên tới 4 giá trị cài đặt) sử dụng các ngõ vào số
  • Nhiều loại kích cỡ DIN: (48 x 24, 48 x 48, 72 x 72, 96 x 48, 48 x 96, 96 x 96 mm)
  • Vỏ bảo vệ terminal được bán riêng: R◻A-COVER (trừ TK4N, TK4SP)

  1.3: Cách chọn mã bộ điều khiển nhiệt độ Autonics TK4S

bo-dieu-khien-nhiet-do-TK4S-chon-ma

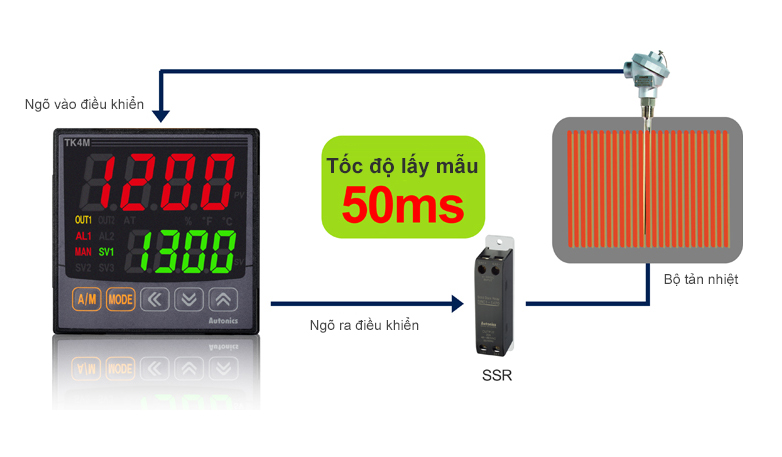

  1.4: Tốc độ lấy mẫu cao 50 ms

bo-dieu-khien-nhiet-do-TK4S-toc-do-lay-mau-cao
Tốc độ lấy mẫu cao 50 ms cho phép điều khiển nhiệt độ chính xác trong các ứng dụng yêu cầu tốc độ phản hồi nhanh.

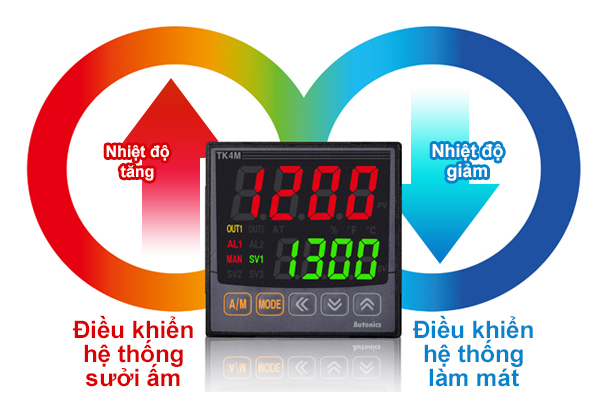

  1.5: Điều khiển đồng thời hệ thống sưởi ấm & làm mát

bo-dieu-khien-nhiet-do-TK4S-dieu-khien-dong-thoi
Bộ điều khiển nhiệt độ Autonics TK4S Series có thể kiểm soát đồng thời các bộ phận sưởi ấm và làm mát, giúp kiểm soát nhiệt độ hiệu quả.

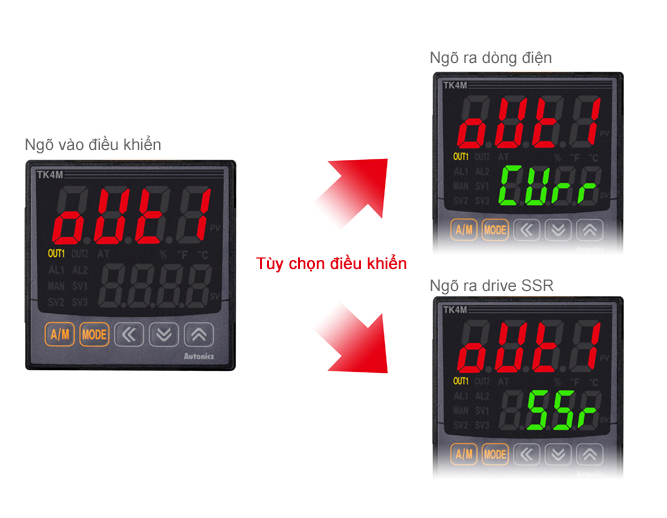

  1.6: Chuyển đổi giữa ngõ ra hiện tại và ngõ ra drive SSR

bo-dieu-khien-nhiet-do-TK4S-chuyen-doi-ngo-ra
Tùy thuộc vào ứng dụng, người dùng có thể cài đặt thông số để chuyển đổi giữa ngõ ra hiện tại và ngõ ra drive SSR.

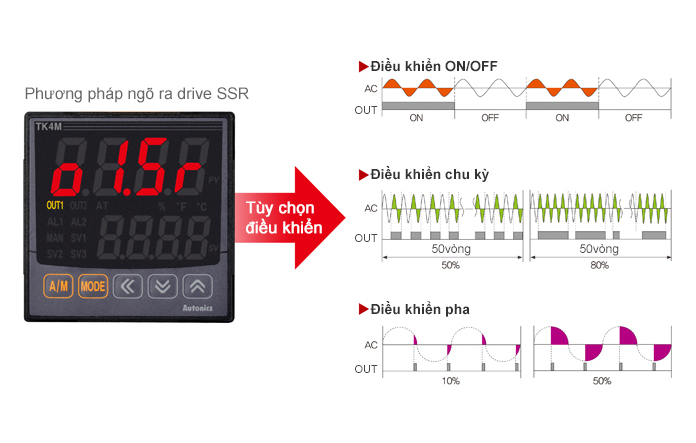

  1.7: Các tùy chọn điều khiển Drive SSR (Chức năng SSRP)

bo-dieu-khien-nhiet-do-TK4S-chuc-nang-SSR
Người dùng có thể sử dụng tùy chọn ngõ ra drive SSR tiêu chuẩn để lựa chọn điều khiển ON / OFF, điều khiển chu kỳ, và điều khiển pha . Thiết bị này có khả năng kiểm soát chính xác với giá thành hợp lý.

  1.8: Cấu hình thông số thân thiện

Người dùng dễ dàng cài đặt thông số dễ dàng với các tính năng thân thiện bao gồm chức năng ẩn thông số và chức năng nhóm thông số.

    1.8.1: Chức năng ẩn thông số

bo-dieu-khien-nhiet-do-TK4S-chuc-nang-an
Ẩn các thông số không cần thiết hoặc hiếm khi sử dụng

    1.8.2: Chức năng nhóm thông số

bo-dieu-khien-nhiet-do-TK4S-chuc-nang-nhom
Nhóm các thông số thường xuyên sử dụng để dễ dàng truy cập và cài đặt

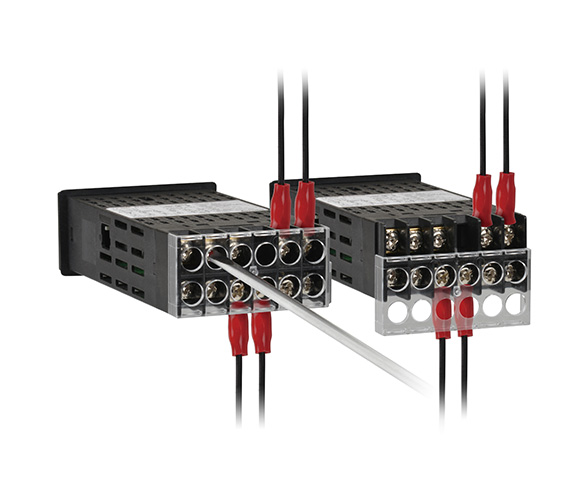

  1.9: Vỏ bảo vệ terminal (TK4N)

bo-dieu-khien-nhiet-do-TK4S-vo-bao-ve
Model TK4N được trang bị vỏ bảo vệ terminal nhằm ngăn chặn sốc điện và ngắn mạch

2: Hướng dẫn cài đặt bộ điều khiển nhiệt độ Autonics TK4S Series

Các bạn tham khảo tài liệu hướng dẫn cài đặt bộ điều khiển nhiệt độ Autonics TK4S tiếng Việt từ hãng sản xuất Autonics dưới đây nhé:

3: Ứng dụng bộ điều khiển nhiệt độ Autonics TK4S

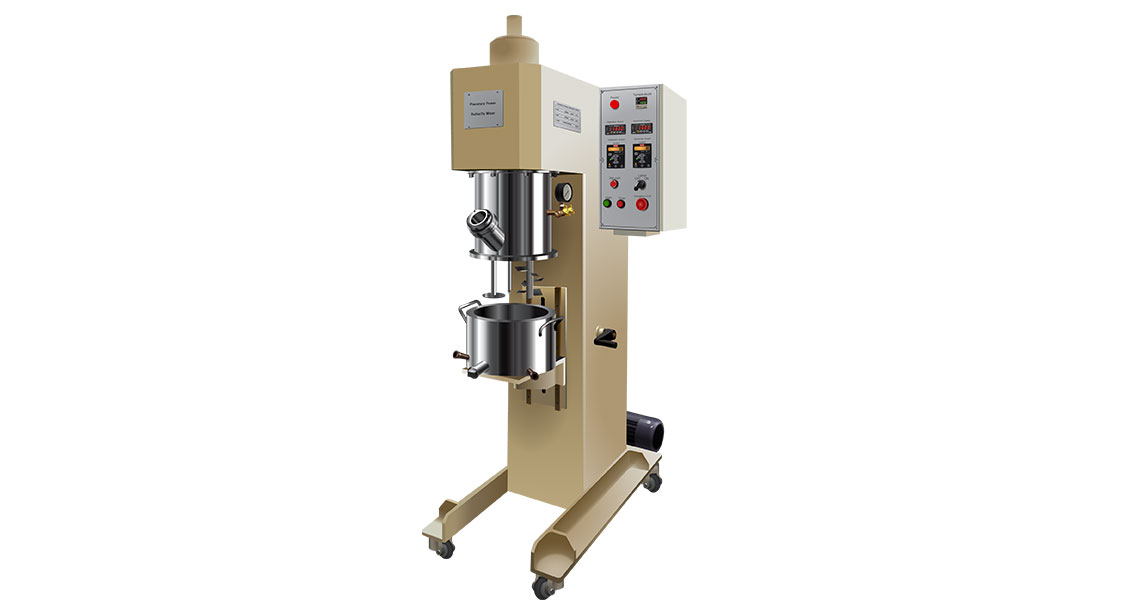

  3.1: Công nghiệp sản xuất thực phẩm / nước giải khát

bo-dieu-khien-nhiet-do-TK4S-ung-dung-thuc-pham
Bộ điều khiển nhiệt độ Autonics TK4S được sử dụng để kiểm soát nhiệt độ của máy khuấy thực phẩm công nghiệp.

  3.2: Công nghiệp đóng gói

bo-dieu-khien-nhiet-do-TK4S-ung-dung-dong-goi
Bộ điều khiển nhiệt độ  Autonics TK4S được sử dụng để điều khiển nhiệt độ của các máy dán kín hộp thực phẩm.
