Hướng dẫn cách đấu bộ điều khiển nhiệt độ

Hàn Mỹ Việt giới thiệu bài viết chi tiết hướng dẫn cách đấu bộ điều khiển nhiệt độ của hãng các thương hiệu như: Autonics, Hanyoung. Các bạn cùng tìm hiểu qua bài viết dưới đây nhé.

I. Tổng quan bộ điều khiển nhiệt độ

  1. Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

  2. Cấu tạo bộ điều khiển nhiệt độ:

cau-tao-bo-dieu-khien-nhiet-do
Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:

Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.

Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.

Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.

II. Top 3 bộ điều khiển nhiệt độ Hanyoung chất lượng tốt nhất

  1. Bộ điều khiển nhiệt độ AX Series

    1.1. Tổng quan:

bo-dieu-khien-nhiet-do-hanyoung-AX

- Đa dạng ngõ vào / ngõ ra

- Chu kỳ lấy mẫu tốc độ chỉ 0,1 giây

- Chiều sâu lắp đặt: 63mm

- ngõ ra điều khiển có thể lựa chọn: Hoạt động ngược / Hoạt động trực tiếp

- Tự động điều chỉnh PID

   1.2. Cách đấu bộ điều khiển nhiệt độ Hanyoung AX Series

cach-dau-day-AX2

Hướng dẫn cách đấu bộ điều khiển nhiệt độ AX2 Series

cach-dau-day-AX3

Hướng dẫn cách đấu bộ điều khiển nhiệt độ AX3 Series

cach-dau-day-AX4

Hướng dẫn cách đấu bộ điều khiển nhiệt độ AX4 Series

cach-dau-day-AX7

Hướng dẫn cách đấu bộ điều khiển nhiệt độ AX7 Series

cach-dau-day-AX9

Hướng dẫn cách đấu bộ điều khiển nhiệt độ AX9 Series

  2. Bộ điều khiển nhiệt độ DX Series

    2.1. Tổng quan:

bo-dieu-khien-nhiet-do-hanyoung-DX

- Chức năng auto-tuning PID

- Lựa chọn cài đặt đốt nóng/ làm mát

- Ngõ ra cảnh báo thấp/ cao

- Ngõ ra cảnh báo đứt vòng lặp (LBA)

- Hiển thị dấu thập phân và giới hạn cài đặt thấp/ cao

- Ngõ ra retranmission

    2.2. Cách đấu bộ điều khiển nhiệt độ Hanyoung DX Series

cach-dau-day-DX2

Hướng dẫn cách đấu bộ điều khiển nhiệt độ DX2 Series

cach-dau-day-DX3

Hướng dẫn cách đấu bộ điều khiển nhiệt độ DX3 Series

cach-dau-day-DX4

Hướng dẫn cách đấu bộ điều khiển nhiệt độ DX4 Series

cach-dau-day-DX7

Hướng dẫn cách đấu bộ điều khiển nhiệt độ DX7 Series

cach-dau-day-DX9

Hướng dẫn cách đấu bộ điều khiển nhiệt độ DX9 Series

  3. Bộ điều khiển nhiệt độ VX Series

    3.1. Tổng quan:

bo-dieu-khien-nhiet-do-hanyoung-VX

- Màn hình LCD hiển thị sắc nét

- Hiệu suất điều khiển tối ưu với độ chính xác cao

- Hệ thống phím cài đặt sử dụng bền lâu

- Dễ dàng cài đặt và bảo trì với 5 phím cài đặt

- Dễ dàng thay thế board mạch bên trong, không phải đấu nối dây lại

- Dễ dàng cài đặt thông số bằng nguồn 5VDC (kết nối bằng cáp micro USB với PC)

- Chiều sâu lắp đặt chỉ 63mm- Tiết kiệm không gian với chiều dài thân máy ngắn 63 mm

    3.2. Cách đấu bộ điều khiển nhiệt độ Hanyoung VX Series

cach-dau-day-VX2

Hướng dẫn cách đấu bộ điều khiển nhiệt độ VX2 Series

cach-dau-day-VX4

Hướng dẫn cách đấu bộ điều khiển nhiệt độ VX4 Series

cach-dau-day-VX7

Hướng dẫn cách đấu bộ điều khiển nhiệt độ VX7 Series


Hướng dẫn cách đấu bộ điều khiển nhiệt độ VX9 Series

III. Top 5 bộ điều khiển nhiệt độ Autonics chất lượng tốt nhất

Mỗi bộ điều khiển nhiệt độ Autonics sẽ có cách sử dụng khác nhau tuỳ theo nhu cầu. Dưới đây Hàn Mỹ Việt chia sẻ 5 bộ điều khiển nhiệt độ Autonics tốt nhất hiện nay:

  1. Bộ điều khiển nhiệt độ mới nhất của Autonics : Bộ điều khiển nhiệt độ / độ ẩm TH4M

    1.1. Tổng quan:

bo-dieu-khien-nhiet-do-TH4M
Bộ điều khiển nhiệt độ / độ ẩm TH4M series là dòng sản phẩm mới nhất của Autonics, cho phép điều khiển đồng thời nhiệt độ và độ ẩm với cảm biến nhiệt độ / độ ẩm THD-RM đi kèm. Bộ điều khiển hiển thị nhiệt độ / độ ẩm TH4M series hiện tại trên màn hình LCD phía trước và ngõ ra tín hiệu điều khiển BẬT / TẮT lặp lại theo cài đặt của người dùng.

    1.2. Cách đấu bộ điều khiển nhiệt độ Autonics TH4M Series

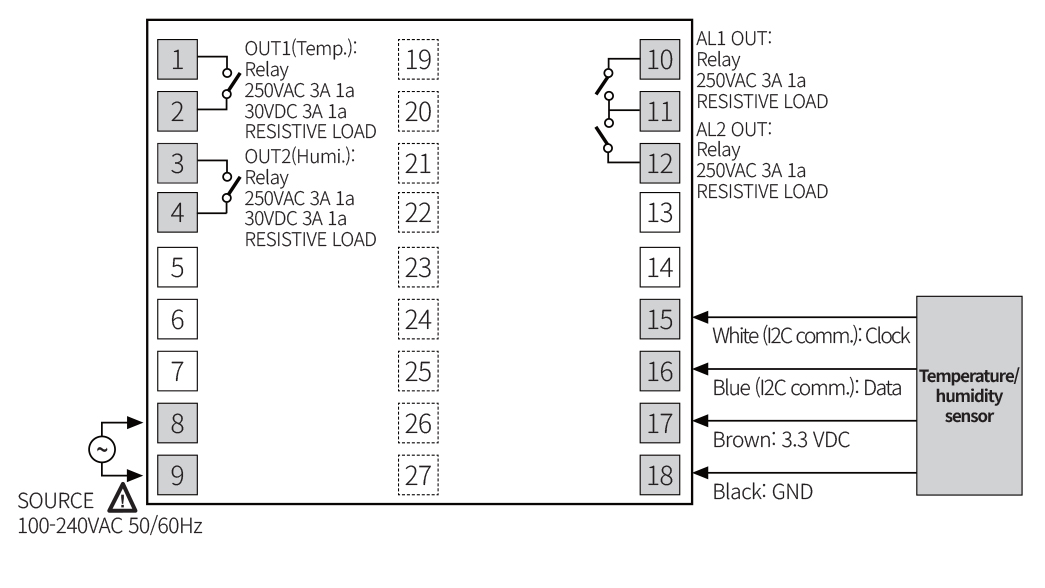

cach-dau-day-TH4M

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TH4M Series

  2. Bộ điều khiển nhiệt độ TC Series

    2.1. Tổng quan:

bo-dieu-khien-nhiet-do-TC
Bộ điều khiển nhiệt độ loại PID, hiển thị đơn, tiết kiệm chi phí TC Series có tốc độ lấy mẫu nhanh 100ms và độ chính xác hiển thị ± 0.5%, hiệu suất ưu việt và tiết kiệm chi phí. Bộ điều khiển nhiệt độ TC Series hỗ trợ ngõ ra relay và SSR, có thể đồng thời hiển thị PV và SV. Màn hình LED sáng với các ký tự lớn giúp người dùng dễ dàng đọc dữ liệu.

    2.2. Cách đấu bộ điều khiển nhiệt độ Autonics TC Series

cach-dau-day-TC4S

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TC4S

cach-dau-day-TC4SP

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TC4SP

cach-dau-day-TC4Y

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TC4Y

cach-dau-day-TC4W

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TC4W

cach-dau-day-TC4M

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TC4M

cach-dau-day-TC4H-TC4L

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TC4H/L

  3. Bộ điều khiển nhiệt độ TK Series

    3.1. Tổng quan:

bo-dieu-khien-nhiet-do-TK

Bộ điều khiển nhiệt độ PID hiệu suất cao TK Series có tốc độ lấy mẫu cao 50 ms với độ chính xác hiển thị ± 0.3%. Với chế độ điều khiển heating / cooling và điều khiển tự động / bằng tay, Bộ điều khiển nhiệt độ TK Series có khả năng hoạt động với độ chính xác cao. Bộ điều khiển nhiệt độ TK Series có nhiều tùy chọn về kích cỡ và ngõ vào / ngõ ra, giúp kiểm soát nhiệt độ của các ứng dụng công nghiệp một cách chính xác và ổn định.

    3.2. Cách đấu bộ điều khiển nhiệt độ Autonics TK Series

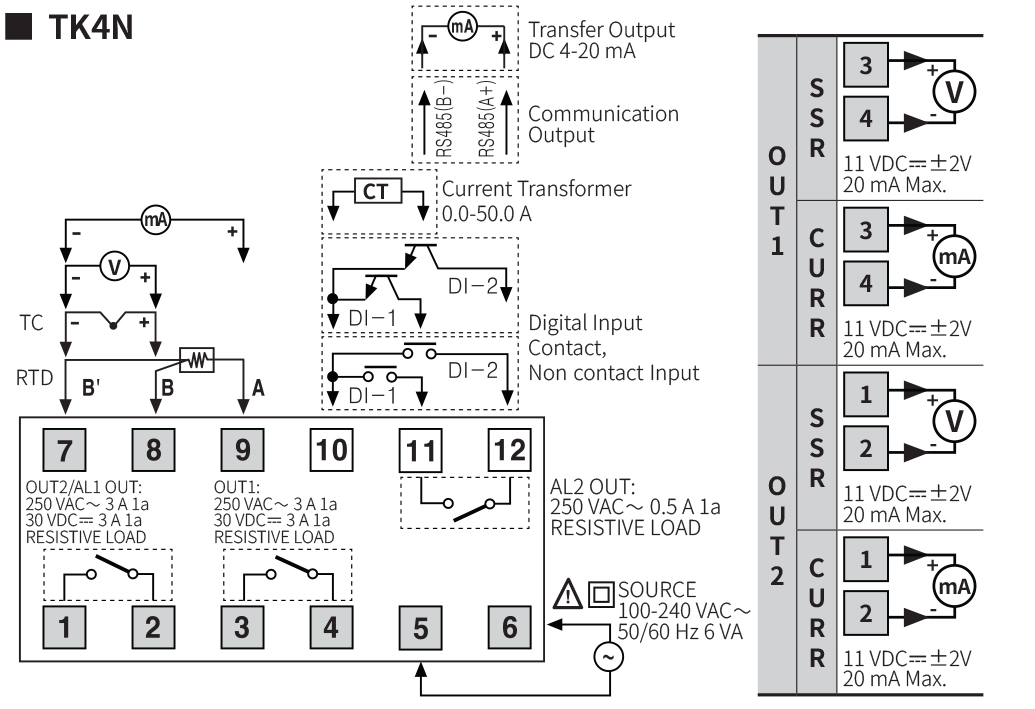

cach-dau-day-TK4N

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TK4N

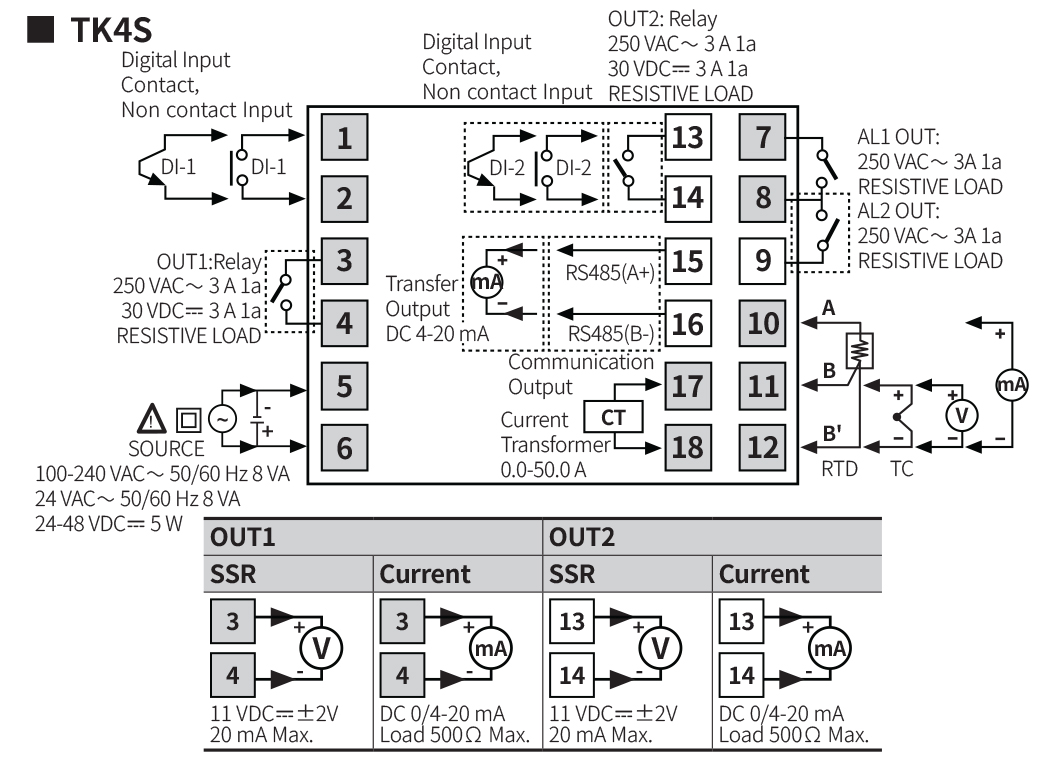

cach-dau-day-TK4S

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TK4S

cach-dau-day-TK4SP

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TK4SP

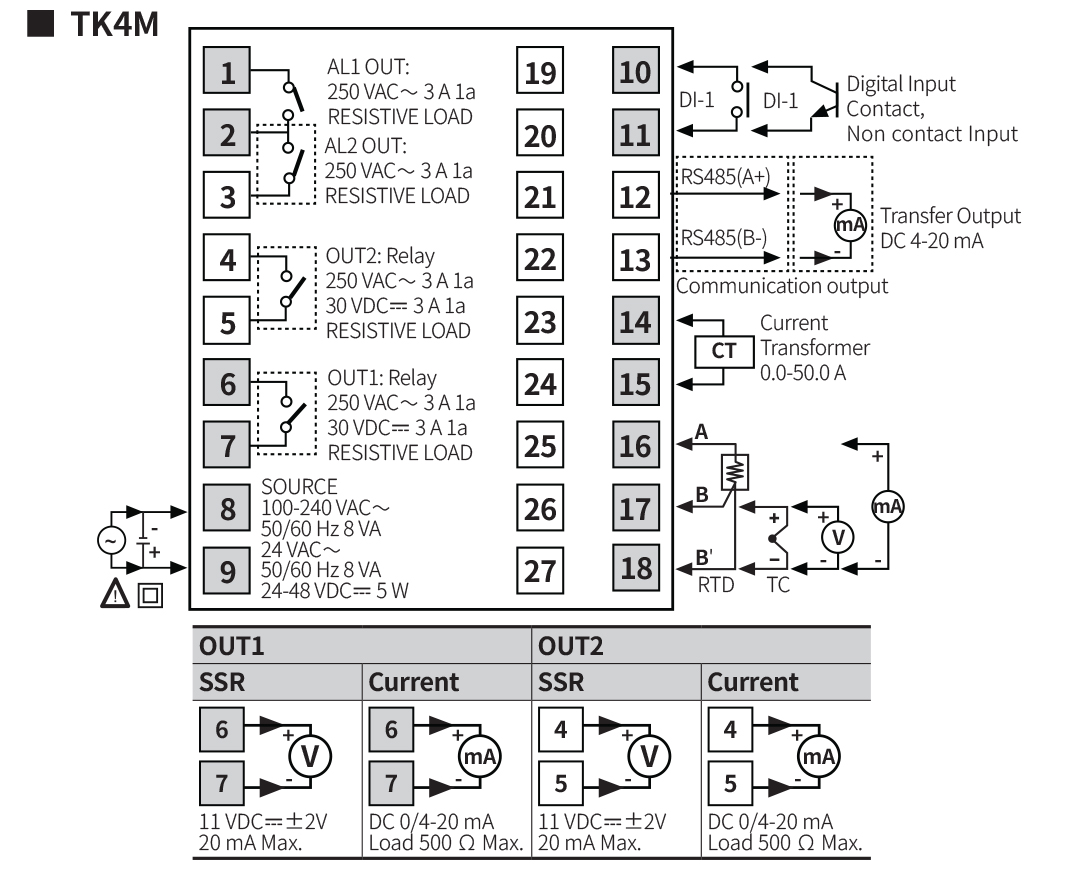

cach-dau-day-TK4M

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TK4M

cach-dau-day-TK4H-TK4W-TK4L

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TK4H / TK4W / TK4L

  4. Bộ điều khiển nhiệt độ TZN Series của Autonics

    4.1. Tổng quan:

bo-dieu-khien-nhiet-do-TZ

Bộ điều khiển nhiệt độ TZN series tích hợp chức năng điều khiển PID kép, có khả năng điều khiển nhiệt độ đáp ứng tốc độ cao hoặc đáp ứng độ chính xác cao. Bộ điều khiển nhiệt độ TZN có độ chính xác hiển thị ± 0.3%, chức năng điều chỉnh tự động 2 bước và hỗ trợ tối đa 13 loại ngõ vào khác nhau, giúp kiểm soát nhiệt độ ưu việt với chi phí hợp lý.

    4.2. Cách đấu bộ điều khiển nhiệt độ Autonics TZN Series

cach-dau-day-TZ4SP

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZ4SP

cach-dau-day-TZ4ST

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZ4ST

cach-dau-day-TZN4S

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZN4S

cach-dau-day-TZ4M

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZ4M

cach-dau-day-TZN4M

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZN4M

cach-dau-day-TZ4W-TZN4W

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZ4W/ TZN4W

cach-dau-day-TZ4H-TZN4H

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZ4H/ TZN4H

cach-dau-day-TZ4L-TZN4L

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TZ4L/ TZN4L

  5. Bộ điều khiển nhiệt độ TA series

    5.1. Tổng quan:

bo-dieu-khien-nhiet-do-TA
Bộ điều khiển nhiệt độ TA series hoạt động đơn giản và chính xác với cài đặt quay số. Bộ điều khiển nhiệt độ TA series có chức năng Auto-tuning và điều khiển ON / OFF thông qua một công tắc bên ngoài. Các LED chỉ thị ngõ ra điều khiển và chỉ thị độ lệch hiển thị rõ trạng thái của thiết bị.

    5.2. Cách đấu bộ điều khiển nhiệt độ Autonics TA Series

cach-dau-day-TAS

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TAS

cach-dau-day-TAM

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TAM

cach-dau-day-TAL

Hướng dẫn cách đấu bộ điều khiển nhiệt độ Autonics TAL
