Bộ điều khiển nhiệt độ lò sấy

Bộ điều khiển nhiệt độ lò sấy là một thiết bị không thể thiếu trong lò sấy, tủ sấy, bộ điều khiển nhiệt độ lò sấy có khả năng điều khiển nhiệt độ và đọc trực tiếp các dạng tín hiệu cảm biến nhiệt độ như: nhiệt điện trở RTD và can nhiệt,… Bộ điều khiển nhiệt độ lò sấy tốt nhất và phổ biến hiện nay là hãng Hanyoung: NX Series, KX Series, ML Series, Autonics: TC series, TR1D series, TMH series, TM series,…

I.  Lò sấy là gì?

Lò sấy công nghiệp hay còn được gọi là tủ sấy, là một thiết bị sấy sử dụng điện để sấy khô sản phẩm. Nguyên lý của quá trình sấy nóng là hút không khí từ bên ngoài vào giàn sấy với công suất cao, làm nhiệt tăng nhanh. Hơi nóng được duy trì ở mức nhiệt được cài đặt bằng đồng hồ đo nhiệt độ lò sấy. Lúc này hệ thống quạt đối lưu sẽ thổi tuần hoàn khắp tủ, nguyên liệu ở trong lò sấy sau một thời gian tiếp xúc với hơi nóng, bốc hơi nước và khô lại.

II. Tổng quan bộ điều khiển nhiệt độ lò sấy, tủ sấy

1. Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

2. Cấu tạo bộ điều khiển nhiệt độ lò sấy:

Thông thường bộ điều khiển nhiệt độ lò sấy, tủ sấy có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.

III. Bộ điều khiển nhiệt độ lò sấy, tủ sấy Autonics:

1. Bộ điều khiển nhiệt độ Autonics TR1D Series:

1.1. Tổng quan

Bộ điều khiển nhiệt độ PID loại mỏng, chỉ hiển thị 1 giá trị

Bộ điều khiển nhiệt độ loại mỏng, điều khiển PID thuộc series TR1D có tốc độ chu kỳ lên đến 50ms với sai số chỉ ± 0,3%. Series này có khả năng kiểm soát nhiệt độ chính xác cao với phương pháp điều khiển đồng thời cả hai quá trình làm nóng và làm mát. Series TR1D có chiều rộng 22,5mm và giá đỡ dạng thanh DIN rail, phù hợp không gian hẹp. Người dùng có thể dễ dàng sử dụng màn hình phía trước để cài đặt trạng thái và thông số điều khiển.

1.2. Thiết kế nhỏ gọn với chiều rộng chỉ 22.5mm

Thiết kế nhỏ gọn với chiều rộng 22,5mm cho phép người dùng dễ dàng lắp đặt trong không gian hẹp.

1.3. Tốc độ lấy mẫu cao 50ms

Người dùng có thể chọn tốc độ lấy mẫu 50/100/250 ms tùy thuộc vào nhu cầu sử dụng. Tốc độ lấy mẫu 50 ms cho phép thiết bị kiểm soát nhiệt độ tốt trong các ứng dụng yêu cầu tốc độ phản hồi cao.

1.4. Dễ dàng gắn thiết bị vào thanh DIN

Chốt đẩy ở dưới đáy thiết bị cho phép người dùng dễ dàng lắp vào và tháo ra khỏi thanh DIN mà không cần sử dụng thêm công cụ hỗ trợ.

1.5. Điều khiển đồng thời quá trình làm nóng và làm mát:

Bộ điều khiển loại này giúp gia tăng hiệu quả điều khiển nhờ khả năng điều khiển đồng thời quá trình làm nóng và làm mát.

1.6. Có thể chuyển đổi giữa ngõ ra dòng điện và ngõ ra điều khiển SSR

Người dùng có thể lựa chọn giữa ngõ ra dòng điện và ngõ ra điều khiển SSR thông qua menu cài đặt.

1.7. Chức năng bảo vệ màn hình

Thiết bị sẽ tắt màn hình khi người dùng không nhấn bất kỳ phím nào trong một khoảng thời gian được cài đặt để tiết kiệm điện và tăng tuổi thọ của màn hình.

2. Bộ điều khiển nhiệt độ Autonics TMH Series:

Bộ điều khiển nhiệt độ đa kênh, hiệu suất cao

Bộ điều khiển nhiệt độ đa kênh hiệu suất cao series TMH có khả năng kiểm soát đồng thời 2 hoặc 4 kênh ngõ vào / ngõ ra, với chu kỳ lấy mẫu tốc độ cao 50 ms, độ chính xác ± 0.3% và chức năng điều khiển làm nóng và làm lạnh đồng thời. Các kênh điều khiển có thể được mở rộng mà không cần kết nối nguồn hoặc truyền thông. Mỗi mô-đun điều khiển có thể mở rộng lên đến 32 thiết bị và 128 kênh. Mỗi mô-đun truyền thông có thể được mở rộng lên đến 32 thiết bị (16 mô-đun điều khiển & 16 mô-đun tùy chọn). Người dùng có thể kết nối tối đa 16 mô-đun truyền thông với 1 máy chủ (1.024 kênh điều khiển). Thiết kế mô-đun cho phép mở rộng linh hoạt tùy thuộc vào yêu cầu của người dùng với các tùy chọn khác nhau bao gồm mô-đun ngõ vào / ngõ ra analog, mô-đun ngõ vào số / ngõ ra cảnh báo, mô-đun ngõ vào CT, mô-đun truyền thông không theo kiểu ladder PLC (RS422/485) và mô đun truyền thông Ethernet. Người dùng có thể cài đặt thông số và giám sát trạng thái của thiết bị trên PC với kết nối truyền thông USB, RS422/RS485 hoặc Ethernet.

2.1. Điều khiển ngõ vào / ngõ ra đa kênh (2 kênh / 4 kênh)

Các mô-đun điều khiển (TMH2 / 4) có thể điều khiển lên đến 2 hoặc 4 kênh ngõ vào và ngõ ra, tương tự như 4 bộ điều khiển nhiệt độ riêng biệt.

2.2. Nhiều mô-đun tùy chọn và mô-đun truyền thông cho các ứng dụng khác nhau

Bộ điều khiển nhiệt độ mô-đun series TMH cho phép người dùng mở rộng các thiết bị và chức năng nhằm đáp ứng yêu cầu của ứng dụng. Có 3 model tùy chọn khác nhau [mô-đun ngõ vào / ngõ ra analog, mô-đun ngõ vào số / ngõ ra cảnh báo, mô-đun ngõ vào CT] và 2 mô-đun truyền thông [truyền thông không theo ladder (RS422/485), truyền thông Ethernet].

2.3. Mở rộng lên đến 32 mô-đun

Có thể kết nối tối đa 32 mô-đun nhờ giắc cắm mở rộng mà không cần hệ thống dây điện để cấp nguồn và truyền thông riêng lẻ.
Ví dụ về cách mở rộng mô-đun điều khiển

Mở rộng với mô-đun tùy chọn ngõ vào / ngõ ra analog (TMHA), ngõ vào số / ngõ ra cảnh báo (TMHE), ngõ vào CT (TMHCT)

Mở rộng với mô-đun truyền thông không theo kiểu ladder PLC (TMHC-22LE)

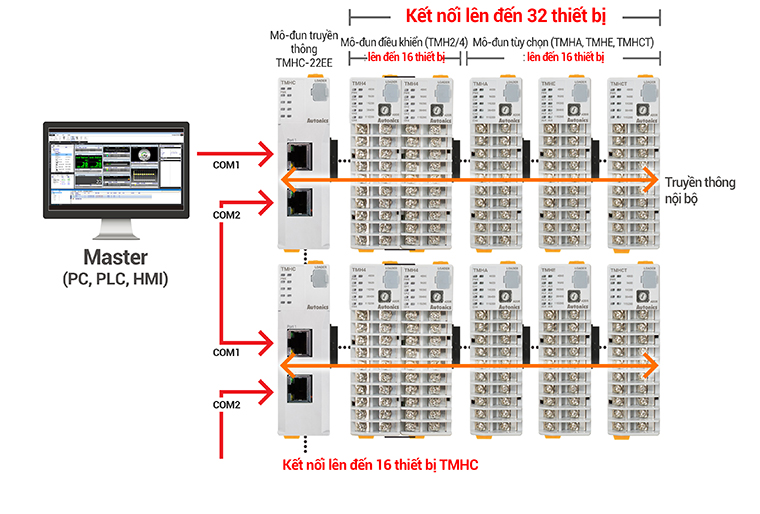

Expansion with Ethernet Communication Modules (TMHC-22EE)

2.4. Dễ dàng cài đặt với truyền thông không theo kiểu ladder PLC

Với mô-đun truyền thông không theo kiểu ladder, bộ điều khiển có thể kết nối giao tiếp với máy chủ (PCs, PLCs)mà không cần thêm chương trình ladder.Trạng thái và thông tin ở bộ thiết bị điều khiển sẽ tự động nhận dạng khi có kết nối.
※ Chỉ dành cho bộ model TMHC-22LE<H4>: Có thể chuyển đổi giữa ngõ ra dòng điện và ngõ ra điều khiển SSR

2.5. Tốc độ lấy mẫu cao 50ms và độ chính xác đo lường ± 0.3%

Bộ điều khiển nhiệt độ có tốc độ lấy mẫu cao 50 ms và độ chính xác đo lường ± 0.3% khi kiểm soát 4 kênh riêng biệt. (Điều khiển 4 kênh đồng thời)

2.6. Kiểm soát làm nóng & làm lạnh đồng thời

Bộ điều khiển nhiệt độ có thể đồng thời kiểm soát hệ thống làm nóng và làm lạnh một cách hiệu quả và tối ưu

2.7. Chuyển đổi giữa ngõ ra dòng và ngõ ra điều khiển SSR

Người dùng có thể lựa chọn ngõ ra dòng và ngõ ra điều khiển SSR bằng cách thiết lập thông số trong phần mềm DAQMaster.

2.8. Có thể tháo rời thân khỏi cực terminal

Mỗi mô-đun của series TMH có thể được tháo rời khỏi chân terminal, cho phép quá trình bảo trì trở nên dễ dàng hơn. Nguồn và truyền thông đều được kết nối bởi giắc cắm trên cực terminal và sẽ không bị ảnh hưởng khi cần kiểm tra hoặc thay thế một mô-đun đơn lẻ.

3. Bộ điều khiển nhiệt độ Autonics TM Series:

3.1. Tổng quan

Bộ điều khiển nhiệt độ series TM có khả năng điều khiển 2 kênh hoặc 4 kênh ngõ vào và ngõ ra, và hoạt động như 4 bộ điều khiển nhiệt độ riêng biệt

3.3. Mở rộng lên đến 31 mô-đun

Có thể kết nối tới 31 thiết bị với các giắc cắm mở rộng (124 kênh / 62 kênh) mà không cần cấp điện cho từng mô-đun, đồng thời hỗ trợ giao tiếp giữa các mô-đun.

3.4. Tốc độ lấy mẫu cao 50 ms

Series TM2 có tốc độ lấy mẫu nhanh 50 ms, là thiết bị lý tưởng trong các ứng dụng đòi hỏi tốc độ phản ứng nhanh. (Kiểm soát 2 kênh đồng thời)

3.5. Điều khiển đồng thời hệ thống sưởi ấm & làm mát

Bộ điều khiển có thể kiểm soát đồng thời các bộ phận sưởi ấm và làm mát, giúp kiểm soát nhiệt độ hiệu quả.

3.6. Chuyển đổi giữa ngõ ra hiện tại và ngõ ra drive SSR

Tùy thuộc vào ứng dụng, người dùng có thể cài đặt thông số trên DAQMaster để chuyển đổi giữa ngõ ra dòng điện và ngõ ra drive SSR. (TM2-□2C□)

3.7. Kiểu kết nối

Người dùng dễ dàng lắp đặt và bảo trì với các loại giắc cắm khác nhau: giắc cắm ngõ vào cảm biến, giắc cắm ngõ ra điều khiển, giắc cắm nguồn / truyền thông.
Giắc cắm nguồn / truyền thông chỉ có thể kết nối với các mô-đun cơ sở. (Model TM □ - □□□ B)

4. Bộ điều khiển nhiệt độ Autonics TK Series

Bộ điều khiển nhiệt độ PID hiệu suất cao TK Series có tốc độ lấy mẫu cao 50 ms với độ chính xác hiển thị ± 0.3%. Với chế độ điều khiển heating / cooling và điều khiển tự động / bằng tay, Bộ điều khiển nhiệt độ TK Series có khả năng hoạt động với độ chính xác cao. Bộ điều khiển nhiệt độ TK Series có nhiều tùy chọn về kích cỡ và ngõ vào / ngõ ra, giúp kiểm soát nhiệt độ của các ứng dụng công nghiệp một cách chính xác và ổn định.

4.1. Tốc độ lấy mẫu cao 50 ms

Tốc độ lấy mẫu cao 50 ms cho phép điều khiển nhiệt độ chính xác trong các ứng dụng yêu cầu tốc độ phản hồi nhanh.

4.2. Điều khiển đồng thời hệ thống sưởi ấm & làm mát

Bộ điều khiển nhiệt độ Autonics TK4S Series có thể kiểm soát đồng thời các bộ phận sưởi ấm và làm mát, giúp kiểm soát nhiệt độ hiệu quả.

4.3. Chuyển đổi giữa ngõ ra hiện tại và ngõ ra drive SSR

Tùy thuộc vào ứng dụng, người dùng có thể cài đặt thông số để chuyển đổi giữa ngõ ra hiện tại và ngõ ra drive SSR.

4.4. Các tùy chọn điều khiển Drive SSR (Chức năng SSRP)

Người dùng có thể sử dụng tùy chọn ngõ ra drive SSR tiêu chuẩn để lựa chọn điều khiển ON / OFF, điều khiển chu kỳ, và điều khiển pha . Thiết bị này có khả năng kiểm soát chính xác với giá thành hợp lý.

4.5. Cấu hình thông số thân thiện

Người dùng dễ dàng cài đặt thông số dễ dàng với các tính năng thân thiện bao gồm chức năng ẩn thông số và chức năng nhóm thông số.

Chức năng ẩn thông số
Ẩn các thông số không cần thiết hoặc hiếm khi sử dụng

Chức năng nhóm thông số
Nhóm các thông số thường xuyên sử dụng để dễ dàng truy cập và cài đặt

4.6. Vỏ bảo vệ terminal (TK4N)

Model TK4N được trang bị vỏ bảo vệ terminal nhằm ngăn chặn sốc điện và ngắn mạch

5. Bộ điều khiển nhiệt độ Autonics TA series

Bộ điều khiển nhiệt độ TA series hoạt động đơn giản và chính xác với cài đặt quay số. Bộ điều khiển nhiệt độ TA series có chức năng Auto-tuning và điều khiển ON / OFF thông qua một công tắc bên ngoài. Các LED chỉ thị ngõ ra điều khiển và chỉ thị độ lệch hiển thị rõ trạng thái của thiết bị.

5.1. Tự động điều chỉnh thuật toán điều khiển PID

Series TA có tính năng tự điều chỉnh thuật toán điều khiển PID và liên tục tính độ lệch so với giá trị SV mong muốn, sau đó điều chỉnh dựa trên tỷ lệ, độ lệch và tích phân.

5.2. Dễ dàng chuyển đổi phương pháp điều khiển

Người sử dụng có thể dễ dàng chuyển đổi giữa điều khiển PID và điều khiển ON / OFF nhờ công tắc bên ngoài nằm mặt bên của thiết bị.

5.3. Chỉ số độ lệch nhiệt độ

Các chỉ số lệch cho thấy độ lệch nhiệt độ hiện tại so với nhiệt độ mong muốn, cho phép người dùng nhanh chóng xác định tình trạng nhiệt độ hiện tại.

5.4. Cài đặt dễ dàng với mặt đồng hồ analog

Người sử dụng có thể dễ dàng đặt nhiệt độ mong muốn hoặc điều khiển ngõ ra với mặt đồng hồ analog

5.5. Kích thước phía sau nhỏ gọn 64.5 mm

Kích thước phía sau giảm 42% so với các series TOM. Với độ dày phía sau 64,5 mm, series TA thích hợp cho các không gian hẹp.

6. Bộ điều khiển nhiệt độ / độ ẩm Autonics TH4M series

Bộ điều khiển nhiệt độ / độ ẩm TH4M series là dòng sản phẩm mới nhất của Autonics, cho phép điều khiển đồng thời nhiệt độ và độ ẩm với cảm biến nhiệt độ / độ ẩm THD-RM đi kèm. Bộ điều khiển hiển thị nhiệt độ / độ ẩm TH4M series hiện tại trên màn hình LCD phía trước và ngõ ra tín hiệu điều khiển BẬT / TẮT lặp lại theo cài đặt của người dùng.

6.1. Điều khiển đồng thời nhiệt độ và độ ẩm

Nhiệt độ và độ ẩm có thể được đo lường, hiển thị và điều khiển đồng thời chỉ với một thiết bị.

6.2. Màn hình LCD lớn giúp dễ dàng đọc các ký tự PV trắng/xanh dương

Màn hình LCD lớn với các ký tự PV trắng/xanh dương mang lại khả năng hiển thị cao trong nhiều môi trường khác nhau.

6.3. Thiết kế kích thước nhỏ gọn với chiều dài phía sau 45mm

Giảm thiểu các yêu cầu về không gian lắp đặt bằng cách giảm 55% kích thước chiều sâu so với các thương hiệu khác.

6.4. Cảm biến nhiệt độ/độ ẩm đi kèm

Đo và truyền các mức nhiệt độ và độ ẩm hiện tại với cảm biến nhiệt độ/độ ẩm THD-RM đi kèm.

7. Bộ điều khiển nhiệt độ Autonics TC Series

Bộ điều khiển nhiệt độ loại PID, hiển thị đơn, tiết kiệm chi phí TC Series có tốc độ lấy mẫu nhanh 100ms và độ chính xác hiển thị ± 0.5%, hiệu suất ưu việt và tiết kiệm chi phí. Bộ điều khiển nhiệt độ TC Series hỗ trợ ngõ ra relay và SSR, có thể đồng thời hiển thị PV và SV. Màn hình LED sáng với các ký tự lớn giúp người dùng dễ dàng đọc dữ liệu.

8. Điều khiển nhiệt độ Autonics TZN/TZ Series

Bộ điều khiển nhiệt độ TZN series tích hợp chức năng điều khiển PID kép, có khả năng điều khiển nhiệt độ đáp ứng tốc độ cao hoặc đáp ứng độ chính xác cao. Bộ điều khiển nhiệt độ TZN có độ chính xác hiển thị ± 0.3%, chức năng điều chỉnh tự động 2 bước và hỗ trợ tối đa 13 loại ngõ vào khác nhau, giúp kiểm soát nhiệt độ ưu việt với chi phí hợp lý.

IV .Bộ điều khiển nhiệt độ lò sấy Hanyoung:

1. Bộ điều khiển nhiệt độ Hanyoung ML Series:

1.1. Tổng quan

- 4 kênh ngõ ra relay / điện áp (Volt) / dòng (Amper).
- Chế độ dừng / giám sát / hoạt động
- Chế độ điều khiển đốt nóng và làm lạnh (ML-D2H)
- Điều khiển chỉ sưởi ấm hoặc làm mát (ML-D4)
- Điều khiển đồng thời sưởi ấm & làm mát (ML-D2H)
- LBA: Cảnh báo ngắt vòng lặp (ML-D4)
- LBA / HBA (Báo động ngắt lò sưởi) (ML-D2H)
- Lắp trên thanh ray DIN

1.2. Đặc điểm nổi bật:

- Tốc độ truyền thông 76,800 bps.

- Chu kỳ lấy mẫu 50 ms (4 kênh).

- Kết nối tối đa 31 thiết bị

- 8 ngõ Event

1.3. Hướng dẫn cài đặt Bộ điều khiển nhiệt độ Hanyoung ML Series

Các bạn tham khảo tài liệu hướng dẫn cài đặt Bộ điều khiển nhiệt độ Hanyoung ML Series từ nhà sản xuất Hanyoung dưới đây nhé:

2. Bộ điều khiển nhiệt độ Hanyoung KX Series:

2.1. Tổng quan

- Đa dạng ngõ vào
- Chọn vị trí dấu thập phân
- Lựa chọn kiểu điều khiển đốt nóng / làm mát
- Chức năng PID auto tuning
- Ngõ ra cảnh báo đứt vòng lặp (LBA)
- Cài đặt giá trị cảnh báo tuyệt đối / tương đối
- Hiệu chỉnh sai số đầu dò

2.2. Hướng dẫn cài đặt Bộ điều khiển nhiệt độ Hanyoung KX Series

Các bạn tham khảo tài liệu hướng dẫn cài đặt Bộ điều khiển nhiệt độ Hanyoung KX Series từ nhà sản xuất Hanyoung dưới đây nhé:

3. Bộ điều khiển nhiệt độ Hanyoung NX Series:

3.1. Tổng quan

- Phương thức hoạt động : điều khiển on/off, điều khiển mờ (fuzzy), điều khiển PID
- Ba nhóm thông số PID độc lập
- Chức năng RAMP (điều khiển nhiệt theo bước)
- Điều khiển đồng thời đốt nóng / làm lạnh.
- Thay đổi giá trị cài đặt bằng 3 ngõ vào số.
- Truyền thông (RS422/RS485)

3.2. Hướng dẫn cài đặt Bộ điều khiển nhiệt độ Hanyoung NX Series

Các bạn tham khảo tài liệu hướng dẫn cài đặt Bộ điều khiển nhiệt độ Hanyoung NX Series từ nhà sản xuất Hanyoung dưới đây nhé:

V. Ứng dụng Bộ điều khiển nhiệt độ nhiệt độ lò sấy, tủ sấy:

Lò sấy công nghiệp sấy được nhiều loại thực phẩm khác nhau

Công nghệ sấy đối lưu có thể sấy được hầu hết các loại thực phẩm, nông sản, món ăn. Với nhiệt độ sấy có thể điều chỉnh được, máy sấy được các loại thực phẩm như hải sản, hoa quả, các loại chè khô, măng, nấm, cơm cháy, khô gà, …
