Đồng hồ đo nhiệt độ lò sấy được sử dụng trong các lò sấy công nghiệp với các ngành chuyên về thực phẩm, công nghiệp chế biến… để theo dõi chính xác nhiệt độ trong lò hơi. Đồng hồ đo nhiệt độ lò sấy tốt nhất và phổ biến hiện nay là hãng Hanyoung (NX Series, KX Series, ML Series), Autonics (TR1D series, TMH series, TM series,…)
I. Lò sấy là gì?
Lò sấy công nghiệp hay còn được gọi là tủ sấy, là một thiết bị sấy sử dụng điện để sấy khô sản phẩm. Nguyên lý của quá trình sấy nóng là hút không khí từ bên ngoài vào giàn sấy với công suất cao, làm nhiệt tăng nhanh. Hơi nóng được duy trì ở mức nhiệt được cài đặt bằng đồng hồ đo nhiệt độ lò sấy. Lúc này hệ thống quạt đối lưu sẽ thổi tuần hoàn khắp tủ, nguyên liệu ở trong lò sấy sau một thời gian tiếp xúc với hơi nóng, bốc hơi nước và khô lại.
II. Cấu tạo lò sấy:
1. Thân vỏ:
Thân vỏ lò sấy được làm bằng chất liệu inox cao cấp có độ bền cao, sáng bóng, chịu nhiệt tốt, dễ dàng vệ sinh và bảo quản. Khay sấy dày dặn có lỗ giúp lưu thông nhiệt đều khắp khay sấy, dễ dàng tháo rời khi vệ sinh và đưa vào máy.
2. Khay sấy:
Tùy theo từng loại mà lò sấy có thiết kế theo năng suất từ 9 khay, 12 khay, 16 khay, 24 khay, 36 khay,…. Có 2 dạng thiết kế khay sấy dạng khay tròn hoặc khay vuông. Khoảng cách giữa các khay sấy khoảng 6 cm hoặc theo yêu cầu của khách hàng bố trí phù hợp và tối ưu năng suất sấy nhất.
Khay sấy dạng tròn
Khay sấy dạng vuông
3. Hệ thống nhiệt:
Trong lò sấy được bố trí nhiều thanh sấy chữ U, mỗi thanh 800w tổng công suất (6.4kw) tuy nhiên nếu chỉ dùng ở 40 – 70 độ oC thì lượng điện tiêu thụ rất ít, chỉ khoảng 1/4 của tổng công suất (khoảng 1.6kw/giờ).

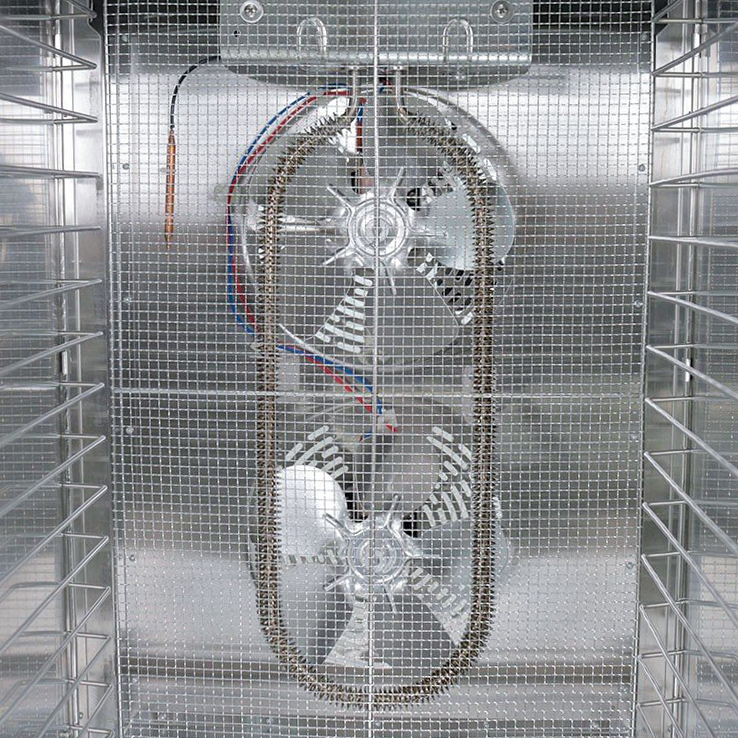

4. Quạt đối lưu:
Lò sấy trang bị quạt đối lưu và dây nhiệt phân bố đều buồng sấy đáp ứng nhu cần sản lượng sấy lớn vài trăm cân, hàng tấn mà vẫn sấy khô đều và nhanh.
5. Đồng hồ đo nhiệt độ lò sấy:
Trong lò sấy có thể tùy chỉnh nhiệt độ, thời gian, độ ẩm sấy theo từng giai đoạn sấy thông qua đồng hồ đo nhiệt độ lò sấy. Bộ điều khiển nhiệt độ lò sấy tốt nhất và phổ biến hiện nay là hãng Hanyoung (NX Series, KX Series, ML Series), Autonics (TR1D series, TMH series, TM series,…)
Đồng hồ hẹn giờ: Tính năng hẹn giờ tắt máy sấy đã định, giúp không bị quên khi sấy, không bị sấy quá thời gian, có thể làm các việc khác mà không cần phải giám sát.
II. Đồng hồ đo nhiệt độ lò sấy Hanyoung:
1. Bộ điều khiển nhiệt độ Hanyoung ML Series:
- Tốc độ truyền thông 76,800 bps.
- Chu kỳ lấy mẫu 50 ms (4 kênh).
- 4 kênh ngõ ra relay / điện áp (Volt) / dòng (Amper) .
- 8 ngõ ra sự kiện
- Kết nối tối đa 31 thiết bị
- Chế độ dừng / giám sát / hoạt động
- Chế độ điều khiển đốt nóng và làm lạnh (ML-D2H)
2. Bộ điều khiển nhiệt độ Hanyoung KX Series:
- Đa dạng ngõ vào
- Chọn vị trí dấu thập phân
- Lựa chọn kiểu điều khiển đốt nóng / làm mát
- Chức năng PID auto tuning
- Ngõ ra cảnh báo đứt vòng lặp (LBA)
- Cài đặt giá trị cảnh báo tuyệt đối / tương đối
- Hiệu chỉnh sai số đầu dò
3. Bộ điều khiển nhiệt độ Hanyoung NX Series:
- Phương thức hoạt động : điều khiển on/off, điều khiển mờ (fuzzy), điều khiển PID
- Ba nhóm thông số PID độc lập
- Chức năng RAMP (điều khiển nhiệt theo bước)
- Điều khiển đồng thời đốt nóng / làm lạnh.
- Thay đổi giá trị cài đặt bằng 3 ngõ vào số.
- Truyền thông (RS422/RS485)
III. Đồng hồ đo nhiệt độ lò sấy Autonics:
1. Bộ điều khiển nhiệt độ Autonics TR1D Series:
Bộ điều khiển nhiệt độ PID loại mỏng, chỉ hiển thị 1 giá trị
Bộ điều khiển nhiệt độ loại mỏng, điều khiển PID thuộc series TR1D có tốc độ chu kỳ lên đến 50ms với sai số chỉ ± 0,3%. Series này có khả năng kiểm soát nhiệt độ chính xác cao với phương pháp điều khiển đồng thời cả hai quá trình làm nóng và làm mát. Series TR1D có chiều rộng 22,5mm và giá đỡ dạng thanh DIN rail, phù hợp không gian hẹp. Người dùng có thể dễ dàng sử dụng màn hình phía trước để cài đặt trạng thái và thông số điều khiển.
2. Bộ điều khiển nhiệt độ Autonics TMH Series:
Bộ điều khiển nhiệt độ đa kênh, hiệu suất cao
Bộ điều khiển nhiệt độ đa kênh hiệu suất cao series TMH có khả năng kiểm soát đồng thời 2 hoặc 4 kênh ngõ vào / ngõ ra, với chu kỳ lấy mẫu tốc độ cao 50 ms, độ chính xác ± 0.3% và chức năng điều khiển làm nóng và làm lạnh đồng thời. Các kênh điều khiển có thể được mở rộng mà không cần kết nối nguồn hoặc truyền thông. Mỗi mô-đun điều khiển có thể mở rộng lên đến 32 thiết bị và 128 kênh. Mỗi mô-đun truyền thông có thể được mở rộng lên đến 32 thiết bị (16 mô-đun điều khiển & 16 mô-đun tùy chọn). Người dùng có thể kết nối tối đa 16 mô-đun truyền thông với 1 máy chủ (1.024 kênh điều khiển). Thiết kế mô-đun cho phép mở rộng linh hoạt tùy thuộc vào yêu cầu của người dùng với các tùy chọn khác nhau bao gồm mô-đun ngõ vào / ngõ ra analog, mô-đun ngõ vào số / ngõ ra cảnh báo, mô-đun ngõ vào CT, mô-đun truyền thông không theo kiểu ladder PLC (RS422/485) và mô đun truyền thông Ethernet. Người dùng có thể cài đặt thông số và giám sát trạng thái của thiết bị trên PC với kết nối truyền thông USB, RS422/RS485 hoặc Ethernet.
3. Bộ điều khiển nhiệt độ Autonics TM Series:
Bộ điều khiển nhiệt độ loại PID, đa kênh
Bộ điều khiển nhiệt độ series TM có khả năng điều khiển đồng thời nhiều kênh: 4 kênh (100ms) / 2 kênh (50ms). Với thiết kế bộ kết nối bên cạnh, series TM có thể điều khiển tới 124/62 kênh (TM4 / TM2) mà không cần thêm nguồn cấp hoặc dây truyền thông cho thiết bị mở rộng. Series TM có chu kỳ lấy mẫu tốc độ cao (TM4: 100ms / TM2: 50ms), với tính năng hỗ trợ truyền thông RS485, và điều khiển nóng và lạnh đồng thời. Người dùng có thể sử dụng máy tính để cài đặt thông số và quản lý trạng thái của series TM thông qua phần mềm DAQMaster.
IV. Ứng dụng đồng hồ đo nhiệt độ lò sấy:
Ứng dụng đồng hồ đo nhiệt độ lò sấy trong các lò sấy công nghiệp.
Lò sấy công nghiệp sấy được nhiều loại thực phẩm khác nhau
Công nghệ sấy đối lưu có thể sấy được hầu hết các loại thực phẩm, nông sản, món ăn. Với nhiệt độ sấy có thể điều chỉnh được, máy sấy được các loại thực phẩm như hải sản, hoa quả, các loại chè khô, măng, nấm, cơm cháy, khô gà, …
